非公路宽体自卸车丨方向盘抖动原因分析

方向盘抖动的一个重要原因是车轮摆震。摆震是指车轮在一定工况下以主销线为轴心发生摆动，这种摆动通过转向传动机构传递至方向盘，就会引起方向盘抖动，严重时会有打手现象。

车轮摆震是个动态平衡的过程，有两点对他的影响很大。

一个是主销线。

车辆转向桥上有一根粗壮的销轴，车轮转向时以销轴为轴心进行旋转，称为主销线。

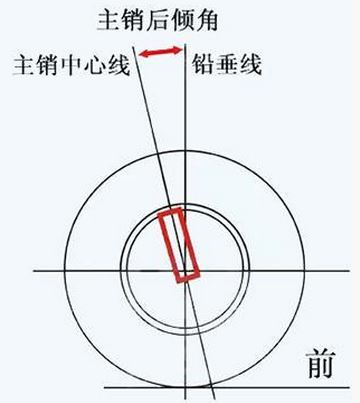

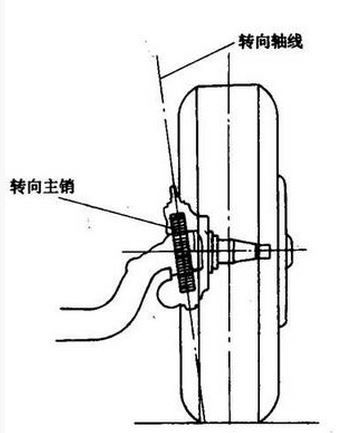

主销线一般会向车身后方和内侧倾斜一定角度，称为主销后倾角和主销内倾角，这样的效果是，在直线行驶中，当车轮受到冲击发生偏转，会产生回正力矩，让车轮自动回正，保持车辆直行。

当主销后倾和内倾角增大时，回正力矩增大，车轮摆震就小，行驶更稳定，但同时阻力也变大，角度过大时，转向会非常沉重，车胎的磨损也更严重，所以并不是角度越大越好，需要综合考虑。

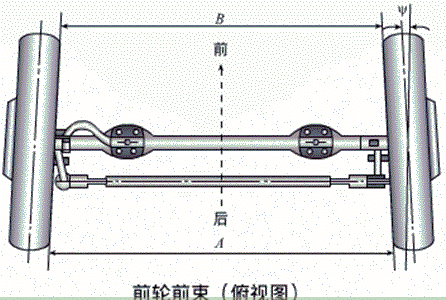

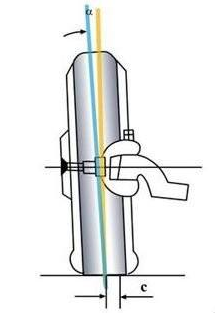

此外，车轮顶端通常会向车身外侧倾斜，称为车轮外倾角，车轮的前端会向车身内侧倾斜，称为前轮前束角，它们本身的目的是为了减少车胎的磨损，但配合主销的内倾角和后倾角，也能起到辅助转向轮回正，保证车辆直行的作用。

车轮轮心到主销线的垂直距离也会影响车轮摆震，车轮在摆震时会产生旋转力矩，当轮心到主销的距离缩短时，力臂就缩短了，传递到方向盘的力矩也就减弱了，但也不能过短，否则主销偏距增大，转向会变沉。

一个是固有频率

车身各部分结构件都有一定的振动频率，与其刚度有关。当车轮摆震频率与悬挂、转向和传动机构的固有频率接近时，会产生共振，方向盘甚至车身会剧烈抖动。正常情况下，固有频率会远高于车轮摆震频率或者车身振动频率，当结构老化时，比如悬挂弹性元件刚性减弱，固有频率就会下降，当车轮摆震频率与固有频率接近时，就会产生共振，有时会引发方向盘甚至整个车身剧烈抖动。

方向盘的异常抖动主要分三种情况

一是转向轮定位出现问题。比如车辆在恶劣工况使用久了，转向轮的前束角、外倾角，主销内倾角和后倾角等定位参数发生了改变，于是车轮摆震幅度增大，传递到方向盘就会产生抖动。

二是车轮动平衡被破坏。车轮在转动的过程中会产生各种方向的跳动，为了保证车轮转动时重心尽量不发生偏移，需要控制车轮的质量分布，通常采用的办法是在轮毂上嵌进配重块。一切改变车胎质量分布的状况，都可能破坏车轮动平衡，比如车胎偏磨，轮毂变形，配重块脱落等。

三是悬挂系统、转向机构和传动机构松动、老化、扭曲变形。比如球头衬套脱落，转向机构的螺栓松动，传动轴扭曲变形等等，都会造成方向盘剧烈抖动。

以上不论那个点出现问题，都应该及时对车辆悬挂、转向及其传动机构进行检修，防止故障扩大造成安全事故。

请照料好您的车辆！保养时间上的花费是对安全的投资！
